Passport OS V2

低功耗个人智能电子工牌固件 · ESP32-C3

个人身份 · 上下翻页 · BLE 自定义 · 头像同步 · 深色极简

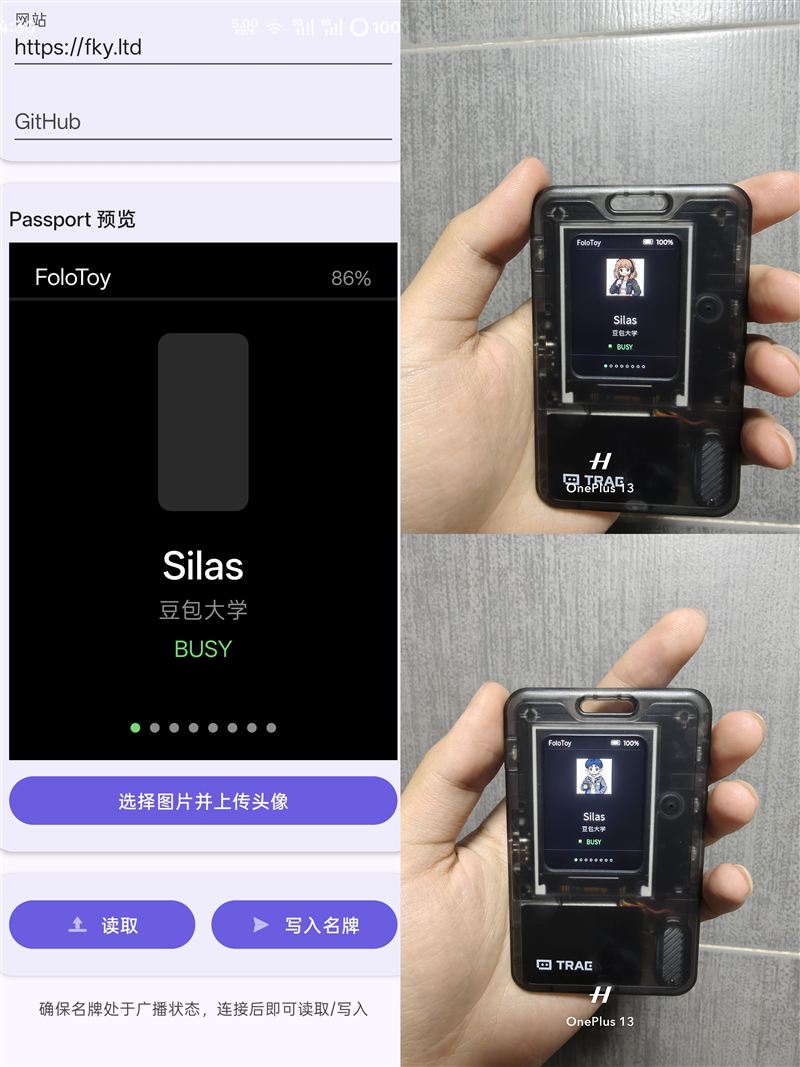

Passport OS V2 — 个人智能电子工牌实机展示

这是一套基于 ESP32-C3 的低功耗个人智能工牌固件（原 FoloToy AI Passport 渐进式产品化改造而来）。 它以「上下翻页」为核心交互，把一块 240×320 屏幕变成你的电子身份名片——展示姓名、职位、状态、二维码，支持头像与个人资料经手机 BLE 修改，化繁为简、深色极简、单屏极低功耗。

简体中文 | English

---

快速认知

---

核心交互：上下翻页

整个系统不是手机 App 图标网格，而是纵向翻页：

         UP / DOWN          UP / DOWN
              ↑                   ↑
     ┌───────────────┐   ┌───────────────┐
     │   HOME        │   │  PROFILE      │  ... 循环至 HOME
     └───────────────┘   └───────────────┘

三按键语义（App Router 统一，禁止页面各自管理全局按键）

页面列表页内（TOOLS / GAMES / SETTINGS）短按 UP/DOWN 优先用于选择、OK 进入/操作；长按始终走全局语义。

8 个页面

PAGE 0  HOME        身份名片：头像 + 姓名 + 职位 + 状态
PAGE 1  PROFILE     完整个人资料：姓名 / 职位 / 状态 / 简介（不含链接文本）
PAGE 2  STATUS      快速状态：AVAILABLE / FOCUS / BUSY / DND / OFFLINE
PAGE 3  CARDS/QR    个人二维码（动态生成，内容取「二维码内容」字段，不展示链接）
PAGE 4  DASHBOARD   仪表盘：运行时长(UPTIME) / FOCUS 会话计时 / BLE / WIFI（诚实数据，不造假时钟）
PAGE 5  TOOLS       工具：TIMER / STOPWATCH / CALCULATOR / MORSE
PAGE 6  GAMES       游戏：REACTION / MEMORY / MORSE / CATCH
PAGE 7  SETTINGS    设置：BLE 开关 / 休眠超时 / 固件版本

每页底部都有 Page Indicator（● ○ ○ ○ ○ ○ ○ ○）标示当前所在页。

---

特性

• 深色极简 UI（V2 design-system）：黑底 #000000、主文字 #FFFFFF、强调色 #4CD964，低信息密度、高对比。
• 上下翻页个人身份：一键就能翻看自己的名片、状态、二维码与个人信息，无需进入复杂菜单。
• 可自定义个人资料：姓名、顶部文字、职位、状态、简介全部存 NVS，经 BLE 修改后掉电不丢，不编译进固件。
• 个人二维码：CARDS 页动态生成 QR（依赖 espressif/qrcode），内容取自用户自定义的「二维码内容」字段（如微信/网址链接），页面不展示链接文本。
• 头像上传（BLE）：手机端裁剪/缩放/转 RGB565 后经 BLE 分块上传，ESP32 接收 → CRC32 校验 → 保存到 SPIFFS（/avatar.bin，80×80 RGB565）→ 立即刷新显示。
• 3 键导航：全部按键逻辑由 App Router 统一分发，符合三键语义表。
• 低功耗：可配置闲置超时（30s/1m/2m/5m/never）自动 Deep Sleep，任意键唤醒；BLE 与 Wi-Fi 默认关，仅在需要同步时打开。
• 电量显示：CW2017 SOC，低于 20% 变橙、低于 10% 变红，电量计缺失时降级显示 --%。

---

BLE 自定义与头像（NimBLE）

• 广播名：FoloToy-Badge；GATT 服务 0xFFE0
• 个人资料特性（可读可写，16 位 UUID，写入即持久化 NVS）：

• 头像特性（只写）：

安卓端 UUID 形如 0000FFEx-0000-1000-8000-00805F9B34FB。手机 App 见 android_app/（含 240×320 实时预览与头像裁剪上传）。

---

硬件能力契约（BSP）

所有引脚、地址、面板参数与按键电压窗口只在 components/bsp/include/bsp_pins.h 定义。

---

中文字库说明

• 姓名用 24px 全量中文字库；职位/状态/顶部等用 14px 全量中文字库（main/assets/badge_font_gb2312.c / badge_font_gb2312_small.c）。
• 字库面向 LVGL 9.5 用 lv_font_conv 生成，覆盖 GB2312（6763 常用字）+ ASCII 0x20-0x7E。通过 BLE 写入超出该字集的字符会显示为缺字。
• ⚠️ LVGL 8 与 9.5 修改了 lv_font_t.bitmap_format 语义；用 LVGL 8 生成的字库在 9.5 下会所有文字全空白（布局/图片/声音仍正常）。请用 scripts/gen_badge_fonts.py 重新生成并确认 bitmap_format=1 且含 ASCII 范围。

---

构建与烧录

ESP-IDF 5.5.x：

idf.py set-target esp32c3     # 新 checkout 时才需要
idf.py build
idf.py -p COM5 flash          # 把 COM5 换成你的端口
idf.py -p COM5 monitor

• 自定义分区表（partitions.csv）：factory app 4 MB（容纳中文字库）+ storage（SPIFFS 2 MB，存放 /avatar.bin），烧录时需连同分区表一起写入。

---

项目结构

components/bsp/                  硬件抽象层（BSP）
├── include/bsp_pins.h            引脚、地址、面板参数单一事实来源
├── include/bsp_display.h         显示与 LVGL 端口 API
├── include/bsp_button.h          ADC 三按键 API
├── include/bsp_audio.h           ES8311 音频编解码 API
├── include/bsp_battery.h         CW2017 电量计 API
├── include/bsp_i2c.h             共享 I2C0 总线 API
└── src/                          驱动实现

components/ui/                    可复用 UI 原语库（跨应用共享）
├── include/ds_tokens.h           V2 配色/骨架/排版 token（深色极简规范）
├── include/ds_widgets.h          设计系统原语（ds_header / ds_footer / ds_page_dots）
├── src/ds_widgets.c
├── include/ui_pixel.h            旧版像素原语（ui_block / ui_label / ui_header_bar / ui_battery_pct）
└── src/ui_pixel.c

main/                             应用层
├── main.c                        入口：初始化硬件 → Router
├── app/                          App Router（全局按键分发 + 8 页循环导航）
│   ├── app_router.h / .c
│   └── app_pages.h               8 页模型
├── apps/                         各页面（每页独立模块）
│   ├── home/  profile/  status/  cards/
│   ├── dashboard/  tools/  games/  settings/
│   └── ...
├── badge/                        名牌数据/电源/UI（NVS 字段模型、深睡定时、唤醒）
├── avatar/                       头像存储（SPIFFS 挂载 + /avatar.bin save/load）
├── transport/ble.c               NimBLE GATT（资料 + 头像上传）
├── game/                         像素游戏（CATCH）
├── settings/                     旧设置（保留）
└── assets/                       静态资源（中文字库、头像素材）

android_app/                     安卓管理端（240×320 预览 + 头像裁剪上传）
partitions.csv                    factory(4MB) + storage(SPIFFS 2MB)
sdkconfig.defaults                ESP32-C3、USB console、Flash、LVGL 默认配置
docs/                             Passport OS V2 实施计划 / UI 设计规范 / 硬件参考 / 硬件开发指南
tests/                            主机端纯逻辑自检脚本

架构与依赖方向

┌──────────────────────────────────────────────────────────────┐
│                       应用层                                 │
│  main.c ──► app/app_router（全局按键 + 8 页循环导航）        │
│               ├─► apps/（home/profile/status/cards/dashboard/│
│               │      tools/games/settings）                  │
│               ├─► badge/(数据/电源)  transport/ble + avatar  │
├──────────────────────────────────────────────────────────────┤
│                     UI 组件库                                │
│  components/ui/（ds_tokens/ds_widgets —— V2 设计系统；       │
│                  ui_pixel —— 旧版像素原语，纯 LVGL）         │
├──────────────────────────────────────────────────────────────┤
│                     硬件抽象层                              │
│  components/bsp/（显示、按键、音频、电池、I2C）            │
└──────────────────────────────────────────────────────────────┘

依赖方向：main → ui → bsp。ui 层是纯 LVGL，对硬件一无所知。每个页面（apps/*）实现 enter / exit /（可选）key / action 接口，统一挂到 Router 的页面表上，页面自身不接管全局按键。

---

真机验收清单

• USB Serial/JTAG 有稳定启动日志，无重启循环或 watchdog 复位。
• 显示方向、颜色、边缘与背光正确，深色极简配色与强调色渲染正常。
• UP/DOWN 8 页循环翻页，Page Indicator 跟随；OK 进入/操作当前页；长按 UP/OK 返回 HOME、长按 DOWN 快速切换状态。
• 各页面内容正确：HOME 头像/姓名/职位/状态；PROFILE 完整资料；STATUS 五档切换；CARDS 二维码可扫描；DASHBOARD 诚实数据；TOOLS/GAMES 列表选择与工具/游戏；SETTINGS 开关生效。
• 个人资料：BLE 写入后 UI 即时更新，重启后仍在。
• 头像：BLE 上传 → CRC 校验 → Flash 保存 → 重启恢复 → 正常显示。
• 电量读数合理，CW2017 缺失时降级显示 --%。
• 配置的闲置超时后深睡，任意键唤醒。
• 反复翻页/BLE 写入不持续泄漏任务、对象或堆。

---
